Echangeur De Chaleur Nu 100kw Multitubulaire – V-he-100t – Vulcan

Caractéristiques

• Poids: 5.5
• Diamètre: 5
• Couleur: Jaune, Transparent
• Matière: Métal

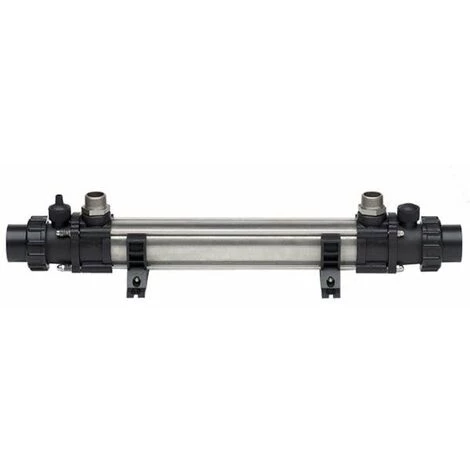

L ?échangeur de chaleur est constitué d’une multitude de tubes en titane, fixés par une platine spécialement fabriquée en polyamide. Le tube extérieur est composé d’acier inoxydable BS 316, scellé á chaque extrémité par les raccords des circuits primaire et secondaire qui sont fabriqués d’un matériau spécial, composé d’un alliage de polymères. L’échangeur de chaleur est monté sur deux supports ajustables, qui permettent la fixation au sol ou bien murale.
L’échangeur de chaleur multitubulaire Vulcan V-HE-100T utilise toute la puissance de votre chaudière, pompe à chaleur, installation par géothermie ou solaire pour permettre des montées en température impressionnantes.
Vulcan V-HE-100T est un échangeur de chaleur parfaitement adapté aux utilisations ponctuelles. Il peut-être utilisé avec une chaudière basse température (45/35°C) mais aussi avec une pompe à chaleur air/eau ou eau/eau.
Son installation reste simple dans le local technique, à proximité de la chaudière à la sortie de la filtration.
Vulcan V-HE-100T se compose d’une enveloppe en ABS et inox, de tubes en titane compatibles avec le traitement par électrolyse, d’un clapet anti-retour.
Raccordements du primaire en Ø 1.5BSP et du secondaire en Ø50 ou 63mm.

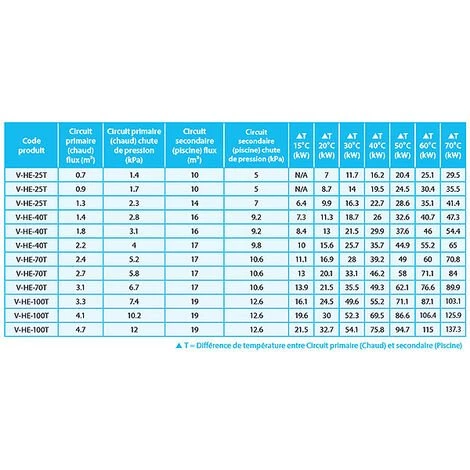

L’échangeur de chaleur Vulcan V-HE-100T restitue 103.1kW de puissance avec un primaire à 70°C, 55.2kW à 40°C et 24.5kW à 20°C. Débit de 3.3m³/h nécessaire au primaire (chauffage) et de 19m³/h au secondaire (piscine). Pertes de charge de 7.4kPa au primaire (chauffage) et de 12.6m³/h au secondaire (piscine).

Type de bassin : Hors-sol ou enterré
Taille du bassin : Jusqu’à 270 m3
Echangeur de chaleur : Titane pur
Tube extérieur : acier inoxydable B316
Compatible électrolyse
Détecteur de flux : lame de contact couverte d’or
Circuit de chauffage : 1 BSP
Raccordement d’eau : Primaire Ø 1.5 BSP et secondaire Ø 50 ou Ø 63mm
Installation : By pass
Puissance de chauffe : 100 kW
Débit d’écoulement d’eau primaire : 3.3 m³/h
Débit d’écoulement d’eau piscine : 19 m³/h
Thermostat automatique
Fixations mur ou sol
Normes : 89/336/EEC et 93/068/EEC
Livré avec :
– 2 x 1 connexions primaires mâle/mâle
– 1 x 1 connexion femelle/femelle
– 1 x 1 clapet anti-retour
– gaine en titane
– bouchon et joint
Dimensions : 14,1 x 97,7 x 15,8 cm
Poids : 5.5 kg
